BREAKER

Es un disyuntor o interruptor automático magneto-térmico que es capaz de interrumpir o abrir un circuito eléctrico cuando la intensidad de la corriente eléctrica que por él circula excede de un determinado valor o, en el que se ha producido un cortocircuito, con el objetivo de no causar daños a los equipos eléctricos. A diferencia de los fusibles, que deben ser reemplazados tras un único uso, el disyuntor puede ser rearmado una vez localizado y reparado el daño que causó el disparo o desactivación automática.
Se fabrican disyuntores de diferentes tamaños y características lo cual hace que sea ampliamente utilizado en viviendas, industrias y comercios.Los disyuntores más comúnmente utilizados son los que trabajan con corrientes alternas, aunque existen también para corrientes continuas

Los breakers son aparatos destinados a la protección de los conductores que conforman las instalaciones eléctricas. Ideales como protección de sobre cargas y/o corto circuitos. Con una adecuada selección de corriente nominal, dicha protección puede ser extendida a cualquier aparato electrónico conectado del lado de la carga

TOMA CORRIENTE

Se denomina tomacorriente a la pieza cuya función es establecer una conexión eléctrica segura con un enchufe Generalmente se sitúa en la pared, de forma superficial o empotrado en la misma. Consta como mínimo de dos piezas metálicas que reciben a sus complementarias macho y permiten la circulación de la corriente eléctrica
este invento es un aparato que sirve para suministrar la energia electrica a loa aparatos que la necesitan para su funcionamiento

Tomacorriente polarizado: Este tomacorriente se caracteriza por tener tres puntos de conexión, el vivo o positivo, el negativo y el de tierra física, es muy importante el uso de estos tomacorrientes.

Tomacorriente no polarizado: Este tomacorriente unicamente tiene 2 puntos de conexión, el vivo o positivo y el negativo; este tipo de tomacorriente no es recomendable para aparatos que necesiten una protección adecuada contra sobrecargas y descargas atmosféricas.

FUSIBLES

El fusible consiste generalmente en un material conductor con un punto de fusión muy bajo que se funde o se rompe e interrumpe el paso de la corriente eléctrica. Dispositivo de protección en las instalaciones que se utiliza para protegerlas de las sobre intensidades causadas por cortocircuitos.Los fusibles son pequeños dispositivos que permiten el paso constante de la corriente eléctrica hasta que ésta supera el valor máximo permitido. Cuando aquello sucede, entonces el fusible, inmediatamente, cortará el paso de la corriente eléctrica a fin de evitar algún tipo de sobrecarga, protegiendo los aparatos eléctricos de "quemarse" o estropearse.
En electricidad, se denomina fusible a un dispositivo, constituido por un soporte adecuado, un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, por Efecto Joule, cuando la intensidad de corriente supere, por un cortocircuito o un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

Tipos de fusibles:

Fusible desnudo: constituido por un hilo metálico (generalmente de plomo) que se funde por efecto del calor.

Fusible encapsulado de vidrio: utilizado principalmente en equipos electrónicos.

Fusible de tapón enroscable: pieza cilíndrica de porcelana o similar, sobre la cual se pone una camisa roscada que sirve para que sea introducido en el circuito. El alambre (fusible) se coloca internamente, se fija con tornillos y se protege con una tapa roscada

Fusible de cartucho: Están constituidos por una base de material aislante, sobre la cual se fijan unos soportes metálicos que sirvan para introducir a presión el cartucho.

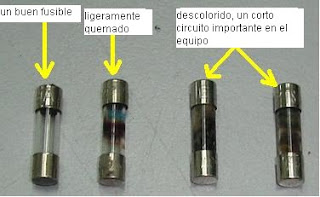

COMO SE DAÑA UN FUSIBLE?

Si el valor de la corriente que pasa, es superior a éste, el fusible se derrite, se abre el circuito y no pasa corriente.Si esto no sucediera, el equipo que se alimenta se puede recalentar por consumo excesivo de corriente: (un corto circuito) y causar hasta un incendio.

POLO A TIERRA

La mayoría de los equipos de oficina, herramientas y electrodomésticos modernos (especialmente los que tienen gabinete metálico) tienen una tercera pata en el enchufe, conocida como "polo de tierra".

Su función principal no tiene nada que ver con el funcionamiento del equipo sino con proteger la vida de las personas en caso de una falla en la instalación eléctrica, de un cortocircuito o de una descarga estática o atmosférica, y en el caso específico de los computadores, se utiliza además como referencia para lograr una óptima comunicación entre sus distintos componentes.

Lo que se busca con la instalación de tierra es garantizar que, aún bajo condiciones de falla, no se presenten voltajes peligrosos entre las personas y su medio ambiente, y para poder lograr esto, es necesario conectar entre sí todas las partes metálicas expuestas de los aparatos eléctricos, los gabinetes, tuberías y cajas metálicas utilizadas en la instalación eléctrica. Además, todos estos elementos deben conectarse a su vez con la estructura metálica de la edificación, con las tuberías internas de acueducto, gas o alcantarillado y con el conductor neutro de la instalación eléctrica en el tablero eléctrico principal, de tal manera que si se presenta un cortocircuito entre alguno de los conductores fases y cualquier objeto metálico, se dispare inmediatamente el "breaker" correspondiente, y en caso de que caiga un rayo cerca, todos los objetos del edificio, incluyendo a las personas, se carguen al mismo voltaje y no se presenten diferencias de voltaje peligrosas entre unos y otros.
